安邦集團電伴熱帶用防爆接線盒企業標準
本規范是依據GB 3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用需求》、 GB 3836.3-2000《爆炸性氣體環境用電氣設備 第3部分：增安型“e” 》編制，修正格式按GB/T 1.1-2000《規范化工作導則 第一部分：商品規范編寫規矩》編寫。1、規模
本規范規矩了額外電壓380V以下，額外電流40A以下電伴熱帶與合作運用的防爆接線盒（以下簡稱接線盒）的商品分類、需求、實驗辦法、查驗規矩、象征、包裝運送及儲存等內容。
接線盒可廣泛使適用于有乙醚、異戊二烯、汽油、硫化氫、癸烷、辛烷、庚烷、乙烷、戊烷、丁二烯、環陽乙烷、醋酸戊酯、一氧化碳、甲苯、甲醇、氮苯、苯乙烷、丙酮、丙烷等可燃物體存在的場所，操控溝通220V/380V，電流不大于40A的電伴熱帶運用。并現已廣泛的用用于國內要點工業項目上，如：石油、鋼鐵、化工、煤氣、冷凍、食物、修建等許多職業，各種場合的流體防凍和伴溫上
2、規范性引證規范
下列文件中的條款經過本規范的引證而變成本規范的條款。但凡注日期的引證文件，其隨后一切的修正單（不包含訂正的內容）或修訂版均不適用于本規范，然而，鼓舞依據本規范達成協議的各方研討是不是可運用這些文件的最新版別。但凡不注日期的引證文件，其最新版別適用于本規范。
GB3836.1-2000 爆炸性氣體環境用電氣設備 第1有些：通用需求
GB3836.3-2000 爆炸性氣體環境用電氣設備 第3有些：增安型“e”
GB14048.1-2006 低壓開關設備和操控設備 榜首有些：總則
GB4208-2008 外殼防護等級(IP代碼)
GB/T 13384-1992 機電商品包裝通用技能條件
JB/T 4375-1999 電工商品野外內腐蝕場所運用環境條件

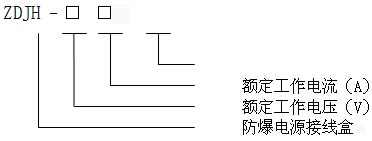

3、商品分類及參數
例如：
1、防爆電源接線盒
|
類型
|
額外電壓
|
額外電流
|
|
ZDJH
|
220/380
|
≤40A
|
2、防爆二通（直型）接線盒
|
類型
|
額外電壓
|
額外電流
|
|
ZJH-2
|
220/380
|
≤40A
|
3、防爆三通（T型）接線盒
|
類型
|
額外電壓
|
額外電流
|
|
ZJH-3
|
220/380
|
≤40A
|
4、防爆尾端接線盒
|
類型
|
額外電壓
|
額外電流
|
|
ZJH
|
220/380
|
≤40A
|
4、需求
4.1接線盒應契合本規范規矩，并按照規矩程序和同意的圖樣和技能文件制作。
4.2接線盒須經國家指定的查驗單位的防爆查驗，并取得“防爆合格證”后方可出產。
4.3起動器的外購元件，除契合本規范外，尚須契合各自的技能規范。
4.4正常工作條件
4.4.1周圍空氣溫度
周圍空氣溫度為-20℃~+40℃。
4.4.2大氣條件
設備地點的相對濕度不超越90%（溫度為+25℃時）。
4.4.3海拔
設備地點的海拔高度不超越2000m。
4.4.4污染等級
污染等級3級。
4.4.5設備種類
接線盒設備種類為Ⅲ類。
4.4.6沖擊和振蕩
接線盒應在無顯著沖擊和振蕩的場所中運用。
4.4.7周圍環境介質
接線盒將在具有ⅡA、ⅡB類，T1-T4組的風險場所中安全運用。
4.5.構造需求
4.5.1零部件外觀
4.5.1.1塑料件外表應光滑、無裂紋、結疤、缺料等缺點。
4.5.1.2涂漆件主要外表應漆膜應均勻、色澤共同，不該有漏漆、流痕、氣泡等缺點。
4.5.2電氣空隙見表2。
表2
|
由電源體系額外電壓斷定的相對地電
壓最大值(有效值) V
|
電氣空隙 mm
|
|
220
|
5
|
|
380
|
6
|
4.5.3爬電間隔見表3。
表3
|
額外工作電壓
V
|
爬電間隔 mm
|
|
220
|
6.3
|
|
380
|
10
|
4.5.4接線盒的外殼應設置專用的表里接地端子，并標示維護接地符號“ ”，接地端子應契合GB3836.1-2000中第15.4和15.5的規矩。
4.5.5接線盒一切緊固件應設有自行防松設備。
4.5.6接線盒應設有“禁止帶電開蓋”的正告象征。
4.6功能需求
4.6.1接線盒最高外表溫度不大于130℃，其他導電零部件溫升以不傷害相數部件為準。
4.6.2起動器的介電功能應能接受2500V的工頻耐壓值，歷時1min無擊穿或閃絡表象。
4.6.3接線盒的耐熱耐寒功能應契合GB3836.1，23.4.6的規矩；
4.6.3接線盒外殼原料應契合GB 3836.1第8章的規矩,并接受7J的沖擊實驗。
4.6.4接線盒的橡膠密封材料因有較好的耐老化功能，按GB3836.1-2000第D3.3規矩，試前后硬度變化不超越20%。
4.6.5接線盒引進設備的夾緊功能應契合GB3836.1-2000中的D3的規矩。
4.6.6接線盒接線腔內的接線端子須進行改變實驗，M6的須接受5N.m,M10須接受16 N.m的外力作用,其接線端子不得損壞。
4.6.7外殼防護等級不低于IP54.
4.6.8本規范未作規矩的其他參數，均應契合制作圖樣的規矩。
5、實驗辦法
5.1通常查看和外觀查看按本規范規矩進行
5.2溫度實驗
溫度實驗按GB3836-2000中23.4.6規矩進行。
5.3介電功能實驗
按GB3836.3-2000的規矩進行。
5.4接線盒的耐熱耐寒性實驗
耐熱耐寒功能應契合GB3836.1，23.4.6的規矩。
5.5沖擊能量實驗
按GB3836.1-2000中23.4.3.1規矩進行。
5.6接線端子改變實驗
按GB3836.1-2000中23.4.5規矩進行。
5.7橡膠密封材料老化實驗
按GB3836.1-2000中23.4.3.1規矩進行。
5.8外殼防護功能
按GB4208-2008的需求進行。。
6、查驗規矩
6.1當商品有部分更改，可能影響其隔爆功能時，可將更改有些的圖紙及更改說明書，送原查驗單位存案。
6.2查驗分類
接線盒的查驗分出廠查驗和型式查驗兩種。
6.2.1出廠查驗
6.2.1.1出廠查驗是商品出廠時必須經本廠查驗部分逐臺的查驗，合格后，發放商品合格證書，方可入庫、出廠。
6.2.1.2出廠查驗項目
1）通常查看
2）外觀查看
3）靜態強度實驗（水壓實驗）
4）介電功能實驗
5）隔爆構造參數查看
6）動作功能
6.2.2型式查驗
6.2.2.1型式查驗是按本規范需求全項進行的查驗，有下列狀況之一時進行：
1）新商品或老商品轉廠出產的試制、定制需求，正式出產后， 如構造、材料、技能有較大改善，可能影響商品功能時
2）商品長時間停產，恢復出產時
3）出廠查驗結果與前次查驗有較大區別時
4）國家指定查驗機關提出型式查驗需求時
6.2.2.2型式實驗項目:
a)一切出廠查驗項目;
b)材料檢查;
c)引進設備實驗;
e)改變實驗;
f)溫升實驗;
g)夾緊實驗；
6.2.2.3型式查驗抽樣辦法與斷定規矩
用于型式查驗的起動器，每個查驗項目不少于2臺，一切查驗項目都經過和一切接受查驗的試品都合格，才干以為型式查驗合格，如不合格項目，則加倍抽樣，重復實驗如再不合格，則視為本批商品不合格。
7、象征、包裝、運送及儲存
7.1商品象征
接線盒必須在奪目位置，裝設明晰、結實的銘牌，其右上角應有顯著的凸紋象征“Ex”，并包含下列內容：
a）制作廠名或商標
b）商品類型、稱號
c）防爆象征及防爆合格證號
d）額外電壓
e）額外功率
f）制作日期或工廠編號
7.2接線盒包裝箱外壁上應有耐久的文字及象征：
1）制作廠稱號
2）收貨單位及地址
3）商品類型、稱號、數量
4）包裝箱外形尺寸及毛重
5）儲運及工作象征
7.3包裝
7.3.1接線盒包裝應契合GB/T13384-1992機電商品包裝通用技能條件的有關規矩。
7.3.2接線盒應裝入巨細適合的包裝箱中，并應防止在運送過程中損壞。
7.3.3包裝箱應有防水、防潮辦法。
7.3.4包裝箱內伴隨商品帶著的技能文件
1）商品合格證書
2）商品運用說明書
3）裝箱單
7.4運送
接線盒在運送過程中和裝卸時，應按包裝象征及有關規矩操作，并不得受雨、雪侵襲。
7.5儲存
接線盒應儲存于空氣流通，相對濕度大于90%，溫度為-20℃至+40℃，無腐蝕性氣體，不受雨、雪侵襲的庫房中。
