并聯型恒功率電伴熱帶的選型、安裝、運行
0 引言在現代石油、化工、電力、食品等企業的生產中，因工藝介質、生產設備、輸液管道的需要，而大量使用伴熱系統來輔助生產。生產中常用的伴熱方式除傳統的蒸汽伴熱、熱水伴熱外，也廣泛使用電伴熱帶伴熱。與傳統伴熱方式相比，電伴熱帶具有清潔、節能、溫度自動控制精度高、安裝方便、使用壽命長、運維費用低的優點，因而成為伴熱技術發展的方向。本文結合某催化劑管線電伴熱系統使用情況，介紹恒功率電伴熱帶的選型、安裝、運行及使用。
1 電伴熱帶概述
電伴熱帶用電熱能量補充被伴熱體在工藝流程中散失的熱量，從而維持流動介質最合理的工藝溫度，它沿管線長度方向或罐體面均勻放熱。電伴熱溫度梯度小、熱穩定時間長，適于長期使用，其所需的熱功率大幅低于蒸汽和熱水加熱。
1.1 電伴熱帶的分類
目前，電伴熱帶可分為自控溫電伴熱帶和恒功率電伴熱帶。
自控溫電伴熱帶能根據被伴熱體的溫度自動調整其輸出功率，隨時補償溫度的變化，控制自身各點溫度并保持恒定。由于溫度控制過程是由自控溫電伴熱帶材料本身自動調節完成的，因此不需要溫控儀就能自動有效地將伴熱溫度控制在一定范圍內。自控溫電伴熱帶主要應用在管道閥和儀表的保溫。
恒功率電伴熱帶通電后功率一直恒定，不隨外界環境、保溫材料、伴熱材質的變化而變化，只受溫度傳感器所在位置的影響。恒功率電伴熱帶有并聯和串聯兩種類型。并聯型恒功率電伴熱帶根據工作電源又分為單相和三相，常用于管道、閥門、泵體的伴熱，特別適用于大口徑、長距離管線的伴熱保溫，也可起到防凍或維持儀表管線工藝溫度的作用。本文就并聯型恒功率電伴熱帶進行詳細論述。
1.2 并聯型恒功率電伴熱帶的工作原理和特點
單相與三相的并聯型恒功率電伴熱帶工作原理相同，用2根或3根平行的絕緣絞線為電源母線，在內護套絕緣層外纏繞電熱絲，并將該電熱絲每隔一定距離與電源母線連接，形成連續并聯電阻。母線通電后，各并聯電阻同時發熱，形成一條連續的單相或三相供電的加熱帶。恒功率電伴熱帶單位長度的發熱量恒定，使用的電伴熱帶越長，輸出的功率就越大，因此適用于溫度要求非常嚴格的場所。電伴熱帶應配有溫控儀以監控溫度，當溫度過高時切斷電路，當溫度低于設定值時則接通電路。
三相電伴熱帶最大允許使用長度是單相電伴熱帶的3倍。在大規模應用三相電伴熱帶的場合，能均衡電網負載；采用3根芯線，使得電熱帶更趨扁平，降低了表面發熱負荷，增加了對管線的熱傳導面積，提高了熱傳輸效率。
并聯型恒功率電伴熱帶在現場安裝時能按實際需要長度任意剪切，且具有柔軟性，能緊貼管線表面敷設。電伴熱帶外層的編織層能起到傳熱、散熱及安全接地線的作用，同時還能提高電伴熱帶的整體強度。恒功率電伴熱帶的最大特點是起動電流小，在運行過程中基本無功率衰減。
2 恒功率電伴熱系統設計
某項目中，工藝生產需添加一種催化劑。催化劑介質溫度為60℃，在管線中傳輸需維持其溫度在61℃，最高不得超過100℃，因此必須對催化劑管線進行伴熱處理。工藝流程中的催化劑管線多，管線走向復雜且上下穿越4個樓層，使用蒸汽伴熱則會在安裝、溫控及運維方面出現很多問題，因此決定使用電伴熱帶給催化劑管線進行伴熱。
2.1 選型設計原則
電伴熱系統選型原則是，計算出要維持特定溫度時管線熱損失的瓦數后，再用一定規格、數量的電伴熱帶產生等值熱量進行替代補償。電伴熱帶選型主要考慮4個因素。
(1)所選功率需通過計算得知，即電伴熱補償?shù)臒崃坎恍∮诠芫€的實際最大散熱量時，就能夠滿足伴熱的要求。
(2)根據供電條件、電網負荷及電伴熱帶使用長度等條件來選擇電伴熱帶的型式、電壓等級，以確定使用并聯型還是串聯型，單相帶還是三相帶。一般長輸管線使用串聯帶，管網系統選用恒功率三相帶．管線較短時選用恒功率單相帶。
(3)根據管線和容器計算出所需的電熱帶總長，管線附件上的設備、閥門及儀表件也需要電伴熱，可按照管道長度的10%考慮。
(4)根據使用場所決定電熱帶的結構。
2.2 選型計算
進行電伴熱帶選型計算前，需先確定與計算相關的工藝參數。管內介質為催化劑鈦酸丁酯(60℃)；管道材質為不銹鋼；保溫材料為巖棉，厚度為50ram，7導熱系數A取0．044W/(m·K)；維持溫度為61℃；極端環境溫度為一17．7。C；防爆等級為dlIBT4。
根據催化劑管線工藝流程及所在位置，參考工藝流程圖將催化劑管線電伴熱系統分為4組溫控回路。所有管線規格和長度見表1(序號為控制回路號)。
2.2.1 管線散熱量計算

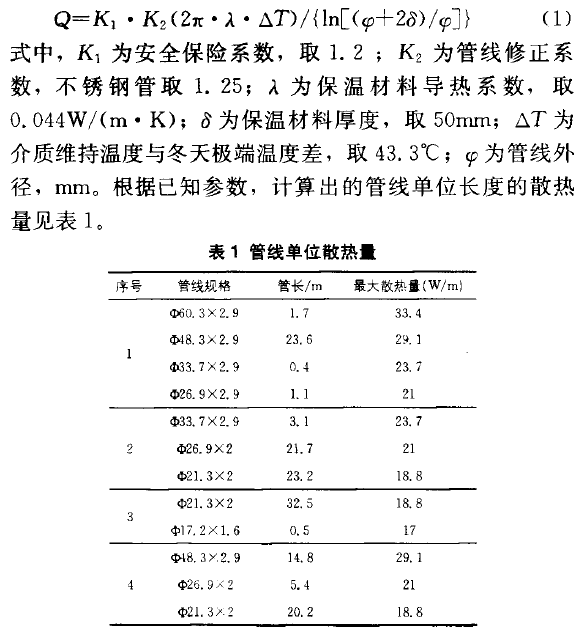

管線散熱量計算有查表法和公式計算法，這里選用公式計算法。根據GB/T 19518.2《爆炸性氣體環境用電氣設備電阻式伴熱器第2部分：設計、安裝和維護指南》標準，管線散熱量計算式為：
2.2.2 電伴熱帶選型及伴熱系統配電方案

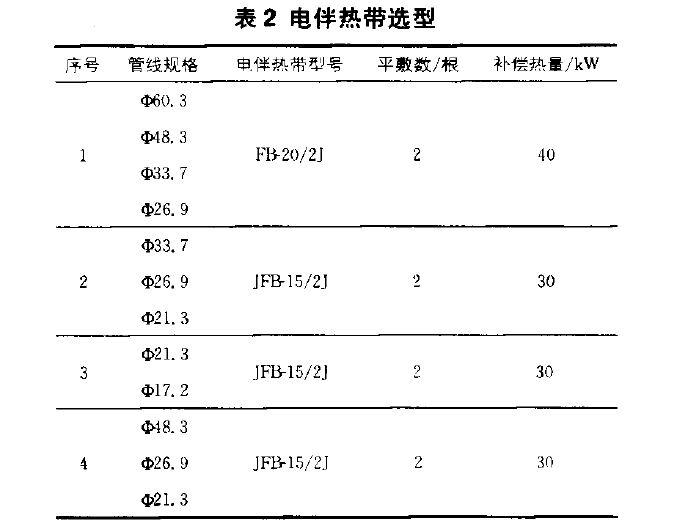

催化劑管線屬于一個管網系統，每組溫控回路的管線不長，且運行于含有腐蝕氣體的防爆區域，因此根據選型原則，選用單相加強型恒功率并聯電伴熱帶。每組溫控回路的電伴熱帶選型見表2。
JFB-20(15)/2J型單相加強型并聯帶芯線均選用鍍錫銅絞線，芯線絕緣層和各護套層均采用P46氟塑料擠塑，其長期耐受溫度可達205℃，完全滿足催化劑管線伴熱需要。

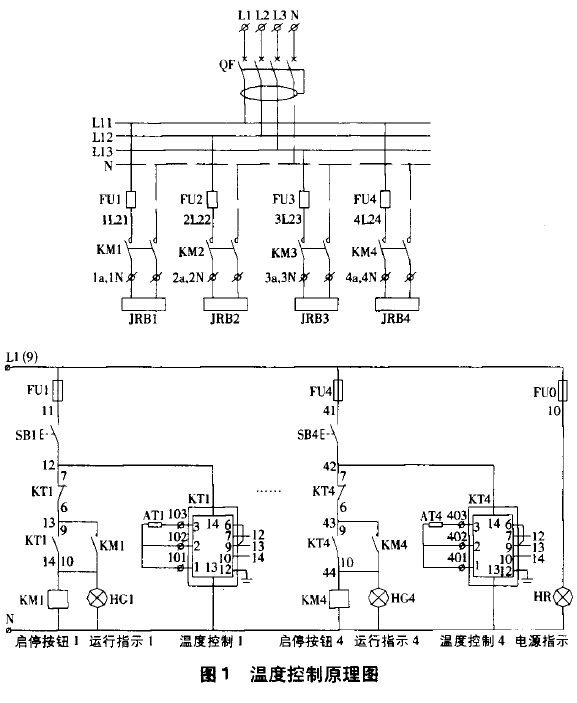

電伴熱系統配電箱設置在伴熱管線附近，防爆等級為dIIBT4，防護等級為IP54。配電箱內設有4路單相防爆數顯溫控儀，該溫控儀不僅能設定介質上、下限溫度，還能實時顯示管壁溫度，用于控制4根電伴熱帶的供電。當介質溫度達到設定上限時，溫控儀自動斷電，電伴熱帶停止加熱；當介質溫度低于設定下限時，溫控儀又自動恢復送電，電伴熱帶又開始加熱。配電箱進線電源為380V，三相四線制。4組溫控回路具有短路、過載、漏電保護功能，出線電壓為220V，額定電流為18A。電伴熱系統溫控原理圖如圖1所示。
3 恒功率電伴熱帶安裝及運行
3.1 電伴熱帶的安裝

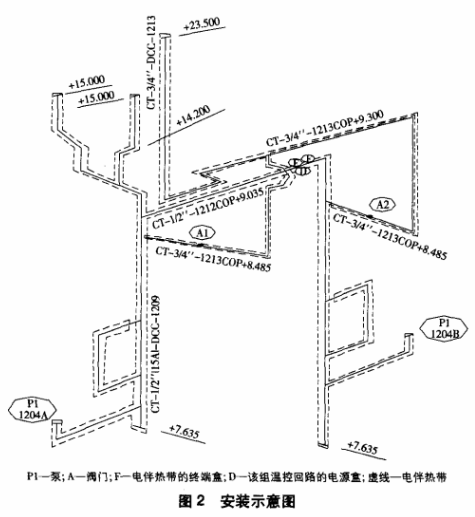

電伴熱帶安裝是一個重要環節，它決定著電伴熱帶能否正常可靠運行。電伴熱帶安裝應在催化劑管線全部安裝結束，水壓試驗合格，管壁防銹層干燥后進行。每根催化劑管線需平鋪2條電伴熱帶，因此在每組溫控回路的催化劑管線上用l根電伴熱帶由起點至終點再回起點纏繞l周。電伴熱帶分別安裝在管線直徑下方兩側約20～60。位置，每側1根。催化劑管線中某組溫控回路的電伴熱帶安裝示意圖如圖2所示。
電伴熱帶安裝前需先除去管線上的毛刺和雜物，并確定電伴熱帶表面沒有破損，絕緣電阻不小于20ＭΩ(1000V DC)。施放電伴熱帶時，不能硬折、用力拽拉、腳踩電伴熱帶，也不能將重物置于電伴熱帶上，以免破壞絕緣層，造成短路。安裝時，每隔50cm左右需用鋁膠帶將電伴熱帶固定在管線上；在線路供電點和尾端需各預留1m電伴熱帶，在散熱體(如支架、閥門、法蘭等)也需預留一定長度的電伴熱帶，以便日后拆除、維修、更換設備；電伴熱帶在支架、閥門、法蘭等處的纏繞方法可參見廠家提供的安裝圖冊。電伴熱帶安裝完畢后必須再次檢查其表面是否損壞，絕緣電阻是否合格。檢查合格后，對電伴熱帶通電24h無異常后才可進行保溫層和防水層的施工。使用的保溫材料必須干燥，保溫層要達到設計要求的厚度。電伴熱帶的編織層應全部連接在一起可靠接地，接地電阻應不大于4Ω。
安裝電伴熱帶過程中要注意以下問題：
(1)并聯型恒功率電伴熱帶由多段發熱節并聯組合而成，其首尾各有幾十厘米的冷端，安裝應從發熱的部位開始。首尾端的發熱體應盡可能短，不得外露，嚴禁與外編織網或管道接觸。
(2)電伴熱帶的安裝長度不得超過所選型號的“最大許用長度”，不同型號產品的“最大許用長度”不同。
(3)安裝膠圈、墊圈、緊固件必須正確、緊固，以防松動或進水。
(4)恒功率電伴熱帶不允許疊繞、交叉，以免出現過熱。
(5)電伴熱帶的尾端需用終端接線盒密封，2根平行導電線芯不能連接，以免造成短路事故。
(6)接線盒必須牢固固定在管壁上，以免因松動(或顫動)引起短路或火災。
(7)不同廠家的電伴熱帶參數不同，故不能混用。
3.2 電伴熱帶的運行
(1)催化劑管線電伴熱系統投用前，須再次進行檢查。
(2)初次投用時需設定溫控儀參數，以保證電伴熱帶能按工藝所需的溫度運行。
(3)送電前，測試每組溫控回路，用1000V兆歐表檢查系統絕緣。電伴熱帶芯線與地線或不帶電的中性線間的電阻應不小于2ＭΩ。檢查系統直流電阻，該阻值應與所測系統的總功率相對應。全部正常后，給系統配電箱送電。
(4)按下第1組溫控回路按鈕，陔組溫控儀的數碼管會實時顯示催化劑管線管壁溫度。在溫控儀設定催化劑管線維持濕度為61℃，溫度上限為100℃后，該組回路的電伴熱帶開始工作。
(5)當管線管壁溫度低于設定值時，溫控儀的輸出觸點接通控制電伴熱帶供電的接觸器線圈回路，使接觸器主觸點閉合，電伴熱帶得電工作；當管線管壁溫度加熱達到設定值時，溫控儀輸出觸點斷開控制電伴熱帶供電的接觸器線圈回路，使接觸器主觸點釋放，電伴熱帶斷電停止工作。由于加熱系統具有溫度滯后性，因此溫度會繼續升高，一旦達到溫度上限，溫控儀報警指示燈會點亮。
另外3組回路投用過程與第1組相同。
3.3 電伴熱系統運行問題
(1)溫控儀顯示溫度達到設定值61℃時，電伴熱帶停止工作，但催化劑管線中卻有段介質被凍住(介質凝固點約20℃)，泵無法輸送介質。經查，該組溫控回路的測溫元件未安裝在該組管線散熱最多、介質溫度最低處。調整測溫元件安裝位置后，該現象消失。
(2)催化劑管線輸送屏蔽泵內介質凍結，泵啟動后過載跳停。經查，未按規范對泵體進行電伴熱帶纏繞，導致泵體伴熱不夠。
(3)溫控儀實時顯示的溫度始終達不到設定值61℃，該組電伴熱帶一直處于工作狀態。經查，測溫元件的探頭未緊貼管壁固定，此外測溫元件處有1個管線支架，該處支架和管線的保溫層未密封，導致實時溫度一直低于61℃．
4 結束語
電伴熱帶作為管線、容器等設備的伴熱已被廣泛使用，產生了明顯的經濟效益，也改善了企業生產環境。本文從并聯型恒功率電伴熱帶的選型、安裝、運行等方面進行了介紹，以供相關人員參考。
